數控插齒機

購買刀具前，應該做好哪些功課？太實用了車刀類
無論選什么刀具一定要了解的是：
加工的材質是什么？用什么機床加工？精加工還是粗加工？有無圖紙要求？壓緊方式是什么？刀方多少？刀片型號？
一、外圓車刀：
要求刀具的主偏角為多少度？有沒有圖紙要求？加工的材料是什么？有沒有硬度要求？
二、內孔車刀：
直徑多大？孔深多少？機床刀套內徑多大？內孔有沒有干涉？
三、切槽刀：
要切深多少？槽寬多少？是端面槽\外圓槽還是內孔槽刀？加工直徑是多少？（端面槽刀專問）
四、切斷刀：
切多大的直徑？要求槽寬多少？
五、螺紋車刀：
螺紋車刀正反手？車外螺紋還是內螺紋？公制還是英制？螺距是多少？
刀夾類
銑刀類：（以加工中心為例）
刀具與機床的連接方式是什么？BT\NT\CAT\ISO\R8\DINE\HSK\MT
1．裝夾鉆頭類：
要彈性夾頭類還是三爪定心類？裝多大的刀具？ER多少？
錐柄類的幾號的柄？長度是多少？
2．裝夾銑刀類：
要求裝夾的銑刀是多大的？要強力\還是標準的還是高速型的？
錐柄類幾號的柄?螺紋孔是多大?
3．裝夾絲攻類：
要求剛性攻絲還是柔性攻絲？多大的絲錐？
4．裝夾面銑刀盤類：
刀盤的直徑是多大？刀盤的內接圓多大？公制還是英制的孔？有沒有長度要求？
5．鏜孔刀:
a.粗鏜刀
要模塊式的還是一體式的？要求加工的范圍是多大？加工的長度？是否要求加接長桿？
b.精鏜刀
要模塊式的還是一體式的？加工的精度為多少？加工的長度為多少？是否要求加接長桿而增大加工范圍？
6．對刀儀:
要表式或數顯，還是投影的？測量的范圍多大？測量精度是多少？
刀具類
一．銑刀：
1.整體式銑刀
立銑刀要的是高速鋼還是硬質合金？加工的硬度為多少？長度要求少？多少刃？球頭的還是平頭的？柄部是多少度？螺紋為多少？什么樣的涂層? 螺旋升角多少度？
2.刀片式銑刀
1）心軸類銑刀
要求直徑多大？刀片的角度有無要求？要多長的加工長度？
2）刀盤類；
多大的直徑？要求刀片的角度是多少？精加工還是粗加工？有無要求刀具清角？
二．鉆頭：
1）直柄鉆頭
要求鉆頭是高速剛還是硬質合金？加工直徑是多大？加工的深度是多少？刃部有無要求？
2）錐柄鉆頭
刀具的原有刀套是幾號的？加工直徑是多大？要求加工深度是多少？刃部有無要求？
三．絲攻類：
1）螺旋絲攻
要左旋的還是右旋的絲攻？要求螺紋尺寸多大？是公制還是英制的？加工精度是幾級的？加工的材質是什么？柄部哪國的標準?
2）直槽絲攻
加工的材質是什么？是手攻還是機攻？
四．倒角刀：
要求倒角的范圍是多大？角度是多少度？
五．鉸刀：
1）直柄鉸刀
加工的深度是多少？加工的精度是多少？加工的直徑是多大？
2）錐柄鉸刀
原有的錐套是幾號的？加工的深度是多少？加工的精度是多少？加工的直徑是多大？

數控插齒機

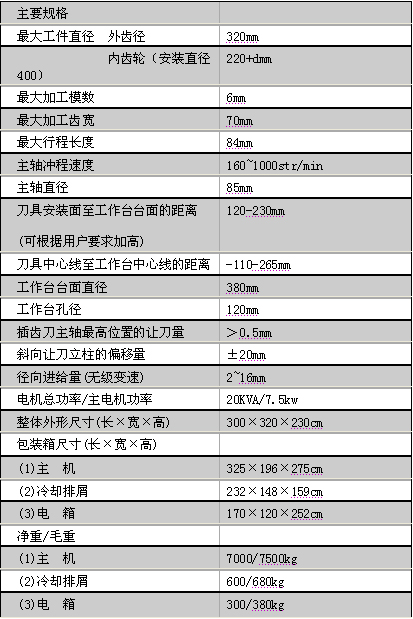

YN5132CNC 數控插齒機

主要特點
YN5132CNC 數控插齒機是以刀架擺動實現讓刀運動、立柱移動做徑向進給、立柱部件左右偏移實現斜向讓刀的縱向布局四軸三聯動數控插齒機。其控制軸為：X軸-徑向進給運動，B軸-刀具回轉運動，C軸-工件回轉運動，采用變頻調速電機，實現主運動的無級調速。
YN5132CNC 數控插齒機采用西門子802D數控系統，機床X、B和C軸均由獨立交流伺服電機驅動，能實現X軸、B軸和C軸的聯動加工。
本機床實現參數化編程，易學易用的人機界面，操作調整極為方便。
本機床安全可靠、傳動鏈短、運動平穩、剛性好、生產率高、噪音低。
主要用途
YN5132CNC 數控插齒機采用圓盤插齒刀，通過連續分齒的方法插削圓柱形直齒盤狀齒輪、多聯齒輪、內外齒輪、扇形齒輪和扇形齒等。
根據用戶需要，可配置特殊附件，用來加工齒條、連軸齒輪、斜齒輪、小錐度齒輪和鼓形齒輪等。
本機床功能全、適應性廣，不但適用于汽車、拖拉機等專業齒輪廠的成批和大批量生產，同時也適用于機床和其它機械行業的小批量和單件生產。

數控插齒機 2009-7-11 本文被閱讀 3880 次
